2CY齿轮泵安装尺寸图型号

时间:2012-01-06 14:41 作者:特种泵 点击:次
2CY齿轮泵泵头安装尺寸图： 型号 L L 1 L 2 L 3 B 1 B 2 B 3 H H 1 H 2 G D 4-d 2CY-1.08/2.5 193.5 45 75 138.5 114 138 95 132 67.5 87 G3/4 18 10 2CY-2.1/2.5 198.5 48 78 142.5 124 154 110 164.5 86 112 G1 18 10 2CY-3/2.5 198.5 48 78 14

2CY齿轮泵安装尺寸图

2CY齿轮泵泵头安装尺寸图： 型号 L L 1 L 2 L 3 B 1 B 2 B 3 H H 1 H 2 G D 4-d 2CY-1.08/2.5 193.5 45 75 138.5 114 138 95 132 67.5 87 G3/4 18 10 2CY-2.1/2.5 198.5 48 78 142.5 124 154 110 164.5 86 112 G1 18 10 2CY-3/2.5 198.5 48 78 142.5 124 154

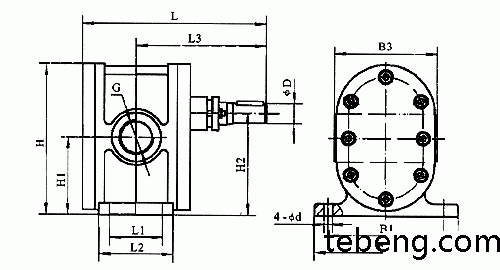

2CY齿轮泵头安装尺寸图：








型号


 L L1 L2 L3 B1 B2 B3 H H1 H2 G φD 4-φd
2CY-1.08/2.5 193.5 45 75 138.5 114 138 95 132 67.5 87 G3/4 18 10
2CY-2.1/2.5 198.5 48 78 142.5 124 154 110 164.5 86 112 G1 18 10
2CY-3/2.5 198.5 48 78 142.5 124 154 110 164.5 86 112 G1 18 10
2CY-4.2/2.5 220 58 88 155 160 190 140 205 107.5 140 G11/4" 28 12
2CY-7.5/2.5 239 65 98 164.5 160 190 140 205 107.5 140 G11/2" 28 12
2CY-12/2.5 360 106 136 257 190 220 210 256 136 178 G2 32 14

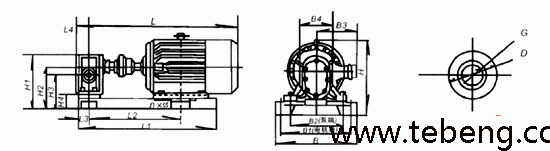

2CY齿轮泵整机安装尺寸图：


型号 L L1 L2 L3 L4 H H1 H2 H3 H4 B B1 B2 B3 B4 G D n×φ 重量
Weight
(kg)
2CY-1.08
/2.5		 582 486 339 47.5 55 290 190 145 125.5 58 293 257 190 180 95 G3
/4"		 φ36 4×
φ18		 56
2CY-2.1
/2.5		 586 493 344 49 56 302 210 157 131 45 293 257 206 180 110 G1 φ50 4×
φ18		 63.5
2CY-3
/2.5		 605 499 349 49 56 310 210 157 131 45 333 297 206 190 110 G1 φ50 4×
φ18		 77.5
2CY-
4.2/2.5		 720 585 420 54 65 373 255 190 157.5 50 368 332 242 210 140 G11
/4"		 φ70 4×
φ18		 121
2CY-
7.5/2.5		 780 637 448 60 75 378 260 195 162.5 55 368 332 242 210 140 G11
/2"		 φ70 4×
φ18		 136
2CY-
12/2.5		 1020 862 616 78 103 468 321 243 201 65 416 380 272 255 210 G2 φ95 4×
φ18		 173
