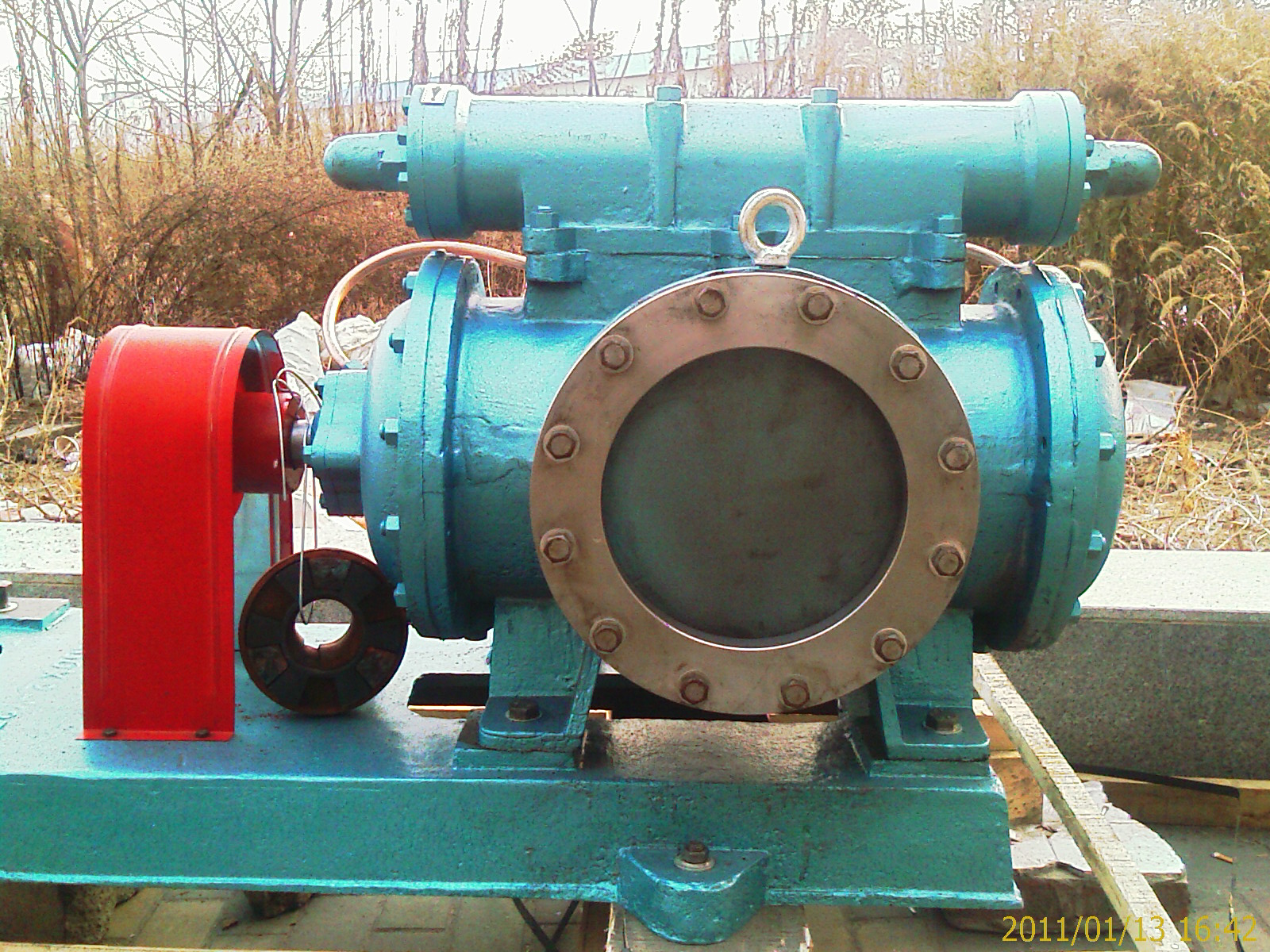

3G系列三螺杆泵概述
三螺杆泵是转子式容积泵,由于主动螺杆与从动螺杆上螺旋槽相互啮合及它们与衬 套三孔内表面的配合,得以在泵的进出口之间形成数级动密封腔室,这些动密封腔室将不断把液体由泵进口轴向移动到泵出口,并使所输液体逐级升压,从而形成一个连续,平稳,轴向移动的压力液体.
3G三螺杆泵适用介质及性能范围:
三螺杆泵所输液体为各种不含固体颗粒,无腐蚀性油类及类似油的润滑性液体,所输液体粘度为1.2~100°E(3.0~760cst),高粘度 液体亦可通过加温降粘后输送. 流量范围0.2~590m3/h,.工作压力100bar,.温度150℃.
3G三螺杆泵结构
1,结构简单:具有多种结构形式,一般小流量0.2~6.5m3/h,泵的泵体和衬套合为一体(统称泵体),轴封为机械密封. 中等流量以上的泵衬套为一单独的零件固定于泵体内,大流量泵多制成双吸结构卧式安装,轴封根据输送介质的不同有机械密封和填 料密封两种.船用泵的安装形式有卧式和立式两种,原动机为交,直流船用电动机.
2,寿命长:三螺杆泵的主动螺杆由电动机驱动,主,从杆之间没有机械接触,而由所输压力液体驱使从杆绕轴心线自转,主,从杆 之间,螺杆与衬套之间皆有一层油膜保护,因而泵的机械摩擦极小,寿命堪称半.性.
3,所输液体在泵内作轴向匀速直线运动,故压力脉动小,流量稳定,噪音低,由于转动部件惯性小,则起动力矩和振动很小.
4,具有高吸入能力..率.
5,为保证泵,电机及管路系统的.,中等流量以上的螺杆泵均带有.阀,当压力超过.阀的设定压力时,高压油将回流至泵的进油口.
三螺杆泵性能参数
|
型号
|
排出压力
P MPa
|
流量 Q
|
转速n
r/min
|
必需汽蚀余量 rm
|
效率η %
|
电动机
|
|
m3/h
|
L/min
|
功率kw
|
型号
|
|
25×4-46
|
1.0
|
0.8
|
13
|
1450
|
4
|
62
|
0.75
|
Y802-4
|
|
2.5
|
0.6
|
10
|
60.6
|
1.5
|
Y90L-4
|
|
1.0
|
2.0
|
33
|
2900
|
4.5
|
59.4
|
1.5
|
Y90S-2
|
|
2.5
|
1.6
|
26
|
69
|
3
|
Y100L-2
|
|
30×4-46
|
1.0
|
1.6
|
26
|
1450
|
4.5
|
63.5
|
1.1
|
Y90S-4
|
|
2.5
|
1.2
|
20
|
61
|
2.2
|
Y100L1-4
|
|
1.0
|
3.6
|
60
|
2900
|
5
|
60
|
2.2
|
Y90L-2
|
|
2.5
|
3.2
|
53
|
69
|
4
|
Y112M-2
|
|
36×4-46
|
1.0
|
2.8
|
46
|
1450
|
4.5
|
66
|
2.2
|
Y100L1-4
|
|
2.5
|
2.4
|
40
|
66.5
|
4
|
Y112M-4
|
|
1.0
|
6.5
|
108
|
2900
|
5
|
60.5
|
4
|
Y112M-2
|
|
2.5
|
6
|
100
|
72
|
7.5
|
Y132S2-2
|
|
42×4-46
|
1.0
|
4.8
|
80
|
1450
|
5
|
62
|
4
|
Y112M-4
|
|
2.5
|
4.2
|
70
|
73
|
5.5
|
Y132S1-4
|
|
1.0
|
10.5
|
175
|
2900
|
5.5
|
61
|
5.5
|
Y132S1-2
|
|
2.5
|
10
|
166
|
72
|
15
|
Y160M2-2
|
|
45×4-46
|
1.0
|
6.3
|
106
|
1450
|
5
|
70
|
3
|
Y100L2-4
|
|
2.5
|
5.9
|
99
|
74
|
7.5
|
Y132M-4
|
|
1.0
|
13.5
|
225
|
2900
|
5.5
|
60
|
7.5
|
Y132S2-2
|
|
2.5
|
13
|
217
|
75
|
15
|
Y160M2-2
|
|
60×4-46
|
1.0
|
15.5
|
255
|
1450
|
5
|
71.3
|
11
|
Y160M-4
|
|
2.5
|
14.5
|
245
|
74
|
15
|
Y160L-4
|
|
1.0
|
32
|
533
|
2900
|
5.5
|
63
|
18.5
|
Y160L-2
|
|
2.5
|
31.5
|
525
|
77
|
37
|
Y200L2-2
|
|
70×2-46
|
0.6
|
24
|
400
|
1450
|
5
|
71
|
7.5
|
Y132M-4
|
|
1.0
|
23.5
|
390
|
75
|
11
|
Y160M-4
|
|
1.6
|
22.5
|
370
|
76
|
15
|
Y160L-4
|
|
70×4-46
|
1.0
|
24.5
|
408
|
1450
|
5
|
72.5
|
18.5
|
Y180M-4
|
|
2.5
|
23.5
|
392
|
79
|
30
|
Y200L-4
|
|
80×2-46
|
0.6
|
36.5
|
608
|
1450
|
5
|
72
|
11
|
Y160M-4
|
|
1.0
|
35
|
594
|
75.5
|
18.5
|
Y180M-4
|
|
1.6
|
34.5
|
575
|
76.5
|
22
|
Y180L-4
|
|
80×4-46
|
1.0
|
37
|
617
|
1450
|
5.5
|
72
|
30
|
Y200L-4
|
|
2.5
|
35
|
590
|
78.1
|
45
|
Y225M-4
|
|
100×2-46
|
0.6
|
72.5
|
1208
|
1450
|
5
|
73
|
22
|
Y180L-4
|
|
1.0
|
71
|
1183
|
77
|
37
|
Y225S-4
|
|
1.6
|
60.5
|
1158
|
79
|
45
|
Y225M-4
|
|
100×4-46
|
1.0
|
72.5
|
1208
|
1450
|
5.5
|
73
|
55
|
Y250M-4
|
|
2.5
|
70
|
1165
|
78.5
|
75
|
Y280S-4
|
|
S100×3-27
|
0.6
|
72
|
1196
|
1450
|
6
|
62
|
22
|
Y180L-4
|
|
1.6
|
70
|
1160
|
72
|
55
|
Y250M-4
|
|
2.5
|
69
|
1145
|
74
|
75
|
Y280S-4
|
|
S120×3-27
|
0.8
|
123
|
2055
|
1450
|
6
|
74.5
|
55
|
Y250M-4
|
|
1.5
|
120
|
2010
|
76
|
90
|
Y280M-4
|
|
2.5
|
115
|
1920
|
78.5
|
132
|
Y315M-4
|
